بلبرینگ های توپ شیار در مقابل شیار عمیق: تفاوت های کلیدی و برنامه های کاربردی

I. مقدمه

A. به طور خلاصه یاتاقان های توپ شیار شیار و عمیق را تعریف کنید

یاتاقان های توپ شیار ، همچنین به عنوان یاتاقان توپ شیار عمیق شناخته می شود ، یکی از رایج ترین انواع یاتاقان ها در کاربردهای مکانیکی است. این یاتاقان ها شامل یک مسابقه داخلی ، یک مسابقه بیرونی و توپ هایی هستند که بین آنها می چرخند و حرکت چرخشی صاف را فراهم می کنند. "شیار" به مسیر عمیق تری در طراحی اشاره دارد که به اسکان بارهای بالاتر کمک می کند و حرکتی نرم تر ارائه می دهد.

بلبرینگ های توپ شیار عمیق ، به طور خاص ، با یک جاده عمیق تر طراحی شده اند تا توپ ها بتوانند تماس بیشتری با مسابقات داشته باشند و منجر به دستیابی به بار بهتر و یک عمل پایدارتر بویژه در بارهای شعاعی شوند. این طرح باعث می شود که آنها برای طیف گسترده ای از برنامه ها همه کاره باشند.

ب - اهمیت درک تفاوتهای آنها را برجسته کنید

درک تفاوت بین یاتاقان های توپ شیار (شیار عمیق) و انواع دیگر ، مانند یاتاقان های غلتکی استوانه ای ، برای انتخاب یاتاقان مناسب برای برنامه های خاص بسیار مهم است. انتخاب نوع بلبرینگ مناسب می تواند بر عملکرد ، طول عمر و کارآیی در ماشین آلات تأثیر بگذارد ، از عملیات پر سرعت در موتورهای برقی گرفته تا کاربردهای سنگین در ماشین آلات. مهندسان با شناخت مزایا و محدودیت های خاص هر نوع ، می توانند تصمیمات آگاهانه تری بگیرند که به قابلیت اطمینان و مقرون به صرفه بودن طرح های خود کمک کند.

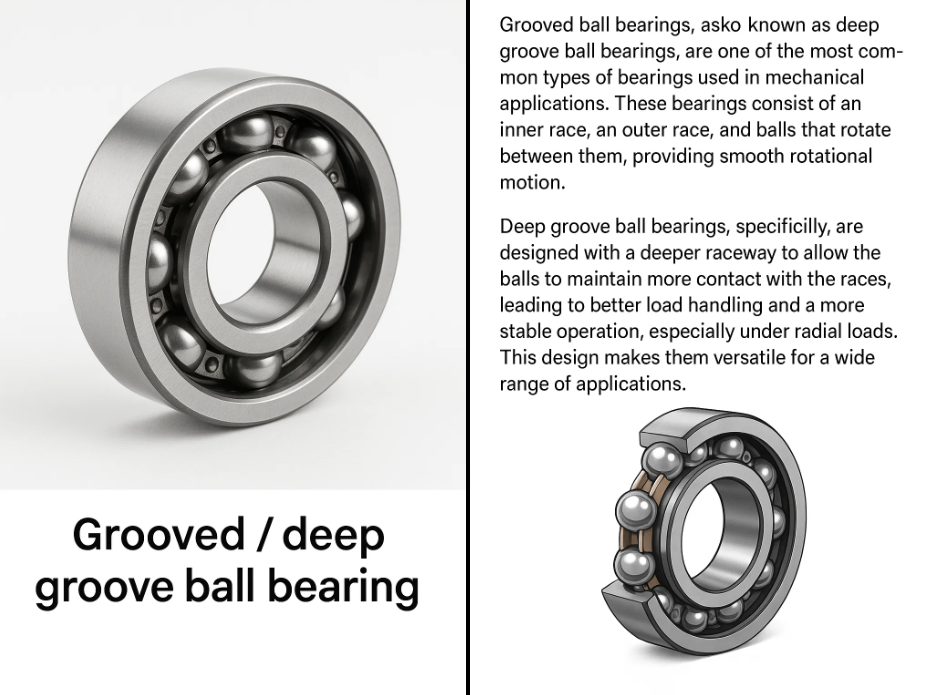

ii. یاتاقان های توپ شیار عمیق

الف - طراحی و ساختار را شرح دهید

یاطاقان توپ شیار عمیق یکی از ساده ترین و متنوع ترین طرح های بلبرینگ است. ساختار اساسی آنها از سه مؤلفه اصلی تشکیل شده است:

1. نژاد داخلی : حلقه داخلی ، که روی شافت قرار دارد.
2. مسابقه بیرونی : حلقه بیرونی ، که در محفظه قرار می گیرد.
3. توپ : مجموعه ای از توپ های فولادی یا سرامیکی که بین نژادهای داخلی و بیرونی می چرخد.

Raceway (شیار) در یاتاقان های توپ شیار عمیق به گونه ای طراحی شده است که عمیق تر از یاتاقان های توپ استاندارد باشد. این شیار عمیق تر امکان تماس بیشتر بین توپ ها و نژادها را فراهم می کند ، که باعث افزایش ظرفیت بار و بهبود ثبات می شود. شیار به طور معمول دایره ای است که به کاهش اصطکاک در طول چرخش کمک می کند.

یاتاقان های توپ شیار عمیق به طور معمول محافظت می شوند یا مهر و موم می شوند تا توپ ها را در برابر خاک ، رطوبت و سایر آلاینده ها محافظت کنند و از عملکرد طولانی مدت اطمینان حاصل کنند. آنها در اندازه های مختلفی قرار می گیرند که متداول ترین آنها تنوع تک ردیف است ، اگرچه طرح های دو و سه ردیف نیز در دسترس هستند.

ب - بحث در مورد ظرفیت بار (شعاعی و محوری)

ظرفیت بار یاتاقان های توپ شیار عمیق در درجه اول شعاعی است اما همچنین شامل برخی از توانایی ها برای رسیدگی به بارهای محوری (رانش) است.

• ظرفیت بار شعاعی : این توانایی تحمل برای پشتیبانی از بارهای عمود بر شافت است. یاتاقان های توپ شیار عمیق از ظرفیت بار شعاعی خوبی برای اندازه خود برخوردار هستند و قادر به تحمل بارهای شعاعی متوسط ​​با سهولت هستند. ظرفیت بار شعاعی معمولاً در هنگام طراحی یاتاقان با اندازه توپ بزرگتر بیشتر است.

• ظرفیت بار محوری : بر خلاف یاتاقان های تماس زاویه ای ، یاطاقان توپ شیار عمیق نیز می توانند بارهای محوری (بارهای موازی با شافت) را کنترل کنند ، اما ظرفیت نسبتاً پایین است. ظرفیت بار محوری محدود است زیرا توپ ها در یک زاویه خاص مانند طرح های تماس زاویه ای در تماس مستقیم با نژادها نیستند.

مقایسه ظرفیت بار (مثال):

ج - برنامه های کاربردی مشترک (موتورهای الکتریکی ، پمپ ها)

یاطاقان توپ شیار عمیق به دلیل تطبیق پذیری آنها در انواع برنامه های مختلف مورد استفاده قرار می گیرد. برخی از برنامه های متداول عبارتند از:

• موتورهای برقی : تطبیق پذیری و توانایی رسیدگی به بارهای شعاعی و محوری ، یاتاقان های توپ شیار عمیق را برای موتورهای برقی ایده آل می کند که نیاز به عملکرد صاف و مداوم دارند.
• پمپ : در پمپ های گریز از مرکز ، یاطاقان توپ شیار عمیق ضمن استفاده از بارهای محوری و شعاعی متوسط ​​، شفت های چرخان را پشتیبانی می کنند.
• لوازم خانگی : فن ها ، ماشین های لباسشویی و سایر لوازم خانگی که به چرخش صاف نیاز دارند نیز از ویژگی های یاتاقان های توپ شیار عمیق بهره مند می شوند.
• برنامه های خودرو : آلترناتورها ، چرخ ها و سایر قطعات چرخان در وسایل نقلیه اغلب برای قابلیت اطمینان آنها به یاطاقان توپ شیار عمیق متکی هستند.

D. مزایا: تطبیق پذیری ، قابلیت سرعت بالا ، نگهداری کم

یاتاقان های توپ شیار عمیق چندین مزیت کلیدی را ارائه می دهند:

1. تطبیق پذیری : از این یاتاقان ها می توان در طیف گسترده ای از برنامه ها ، از جمله سیستم های تحمل بار سبک و متوسط ​​استفاده کرد. طراحی ساده آنها باعث می شود آنها برای صنایع مختلف سازگار شوند.
2. قابلیت سرعت بالا : یاتاقان های توپ شیار عمیق قادر به چرخش با سرعت بالا با حداقل اصطکاک هستند. این باعث می شود آنها برای استفاده در موتورهای برقی و ماشین آلات که با سرعت زیاد کار می کنند ، مناسب باشد.
3. نگهداری کم : به دلیل طرح های مهر و موم شده یا محافظ آنها ، یاطاقان توپ شیار عمیق نیاز به حداقل نگهداری دارند و طول عمر آنها در شرایط مناسب می تواند طولانی باشد.

E. مضرات: ظرفیت بار محوری پایین تر در مقایسه با یاتاقان های تماس زاویه ای

با وجود مزایای آنها ، یاتاقان های توپ شیار عمیق محدودیت هایی دارند:

1. ظرفیت بار محوری پایین تر : در حالی که آنها می توانند بارهای محوری متوسط ​​را تحمل کنند ، توانایی آنها در مدیریت این بارها کمتر از یاتاقان های تماس زاویه ای است. در برنامه هایی که بارهای محوری قابل توجه تر هستند ، مانند یاتاقان های رانش ، یاطاقان توپ شیار عمیق ممکن است بهترین انتخاب نباشند.
2. محدود در برنامه های سنگین : آنها برای ظرفیت بار بسیار زیاد ، مانند ماشین آلات سنگین ، مناسب نیستند ، که نیاز به یاتاقان هایی دارند که می توانند در برابر استرس شدیدتر مقاومت کنند.

iii یاتاقان های غلتکی شیار (یاتاقان غلتکی استوانه ای)

الف - طراحی و ساختار را شرح دهید of Cylindrical Roller Bearings

یاتاقان های غلتکی استوانه ای برای حمل بارهای شعاعی طراحی شده اند و با غلطک های استوانه ای که بین دو مسیر مسابقه (حلقه های داخلی و بیرونی) قرار گرفته اند ساخته شده اند. بر خلاف یاتاقان های توپ ، که از توپ های کروی استفاده می کنند ، یاتاقان های غلتکی استوانه ای از غلطک هایی استفاده می کنند که در تماس مستقیم با راه های Raceways قرار دارند و ظرفیت حمل بار بلبرینگ را افزایش می دهند.

اجزای اصلی بلبرینگ استوانه ای عبارتند از:

1. نژاد داخلی : حلقه داخلی ، که روی شافت قرار دارد.
2. مسابقه بیرونی : حلقه بیرونی ، که در محفظه قرار می گیرد.
3. غلتک : غلطک های استوانه ای که در تماس با راه های مسابقه هستند و می توانند بارهای شعاعی سنگین تری نسبت به توپ داشته باشند.
4. قفس یا فاصله : این مؤلفه غلتک ها را از هم جدا می کند و اطمینان می دهد که آنها به طور مساوی از فاصله باقی مانده و از تماس مستقیم جلوگیری می کنند ، که می تواند اصطکاک را افزایش دهد.

یاتاقان های غلتکی استوانه ای به طور معمول در هر دو طرح تک ردیف و چند ردیف قرار می گیرند که طراحی تک ردیف متداول ترین است. غلطک ها در یک ردیف واحد تراز شده اند ، اما تنظیمات چند ردیف می توانند ظرفیت بار اضافی را فراهم کنند ، که در برنامه های سنگین مفید است.

ب - بحث در مورد ظرفیت بار (در درجه اول شعاعی)

یاتاقان های غلتکی استوانه ای در درجه اول برای پشتیبانی طراحی شده اند بارهای شعاعی ، و ظرفیت حمل بار آنها به طور کلی بالاتر از بلبرینگ های توپ به دلیل منطقه تماس بزرگتر بین غلطک ها و راه های مسابقه است. ویژگی های اصلی ظرفیت بار در یاتاقان های غلتکی استوانه ای عبارتند از:

• ظرفیت بار شعاعی : بلبرینگ های غلتکی استوانه ای دارای یک ظرفیت بار شعاعی بالاتر در مقایسه با یاتاقان های توپ شیار عمیق. این امر باعث می شود آنها برای برنامه های کاربردی با نیروهای شعاعی بالا مانند ماشین آلات سنگین ، گیربکس های صنعتی و شفت های حرکتی مناسب باشند.

• ظرفیت بار محوری : بلبرینگ های غلتکی استوانه ای دارای یک lower axial load capacity compared to angular contact ball bearings and deep groove ball bearings. While they can handle some axial load, they are better suited for applications where axial forces are not predominant.

مقایسه ظرفیت بار (مثال):

ج - برنامه های کاربردی مشترک (گیربکس ، ماشین آلات سنگین)

یاطاقان غلتکی استوانه ای معمولاً در برنامه هایی که ظرفیت بار شعاعی بالا مورد نیاز است استفاده می شود ، مانند:

• جعبه دنده : ظرفیت بار شعاعی بالا ، یاطاقان غلتکی استوانه ای را برای گیربکس ها ایده آل می کند ، به خصوص در ماشین آلات صنعتی که بارهای زیادی از طریق چرخ دنده ها منتقل می شوند.
• ماشین آلات سنگین : در برنامه های کاربردی مانند جرثقیل ، تجهیزات ساختمانی و ماشین آلات معدن ، از یاطاقان غلتکی استوانه ای برای پشتیبانی از بارهای شعاعی بزرگ استفاده می شود.
• موتورهای برقی : در حالی که به دلیل محدودیت سرعت به طور معمول در موتورهای پر سرعت مورد استفاده قرار نمی گیرند ، یاتاقان های غلتکی استوانه ای در موتورهای بزرگتر صنعتی که دارای بارهای سنگین هستند ، استفاده می شوند.
• نورد میلز : این یاتاقان ها به دلیل ظرفیت حمل بارهای شعاعی سنگین ، در برنامه هایی مانند آسیاب های نورد و سایر تجهیزات پردازش سنگین یافت می شوند.

D. مزایا: ظرفیت بار شعاعی بالا

بلبرینگ های غلتکی استوانه ای چندین مزیت کلیدی را ارائه می دهند:

1. ظرفیت بار شعاعی بالا : غلطک های استوانه ای آنها به آنها اجازه می دهد تا از بارهای شعاعی بسیار بالاتر از یاتاقان های توپ شیار عمیق پشتیبانی کنند و آنها را به انتخاب ایده آل برای کاربردهای سنگین تبدیل کنند.
2. عملکرد خوب در عملیات سنگین : آنها برای برنامه های کاربردی شامل بارهای زیاد و سرعت متوسط ​​مانند ماشین آلات صنعتی و تجهیزات مکانیکی بزرگ مناسب هستند.
3. همه کاره در کاربردهای سنگین صنعتی : طراحی قوی آنها اجازه می دهد تا از بلبرینگ های غلتکی استوانه ای در طیف گسترده ای از صنایع از جمله خودرو ، ساخت و ساز ، معدن و تولید فولاد استفاده شود.

E. مضرات: ظرفیت بار محوری کم ، برای سرعت زیاد در مقایسه با یاتاقان های توپ مناسب نیست

با وجود ظرفیت حمل بار قوی ، یاطاقان غلتکی استوانه ای محدودیت هایی دارند:

1. ظرفیت بار محوری کم : در حالی که آنها می توانند از بار محوری پشتیبانی کنند ، ظرفیت بار محوری آنها در مقایسه با یاتاقان های تماس زاویه ای محدود است. این امر باعث می شود آنها برای برنامه هایی که نیاز به کنترل بار محوری دارند ، نامناسب باشند.
2. محدودیت های سرعت : بلبرینگ های غلتکی استوانه ای به طور کلی برای برنامه های پر سرعت مناسب نیستند زیرا غلطک ها در مقایسه با یاتاقان های توپ اصطکاک بیشتری ایجاد می کنند. نیروهای اصطکاک با سرعت افزایش می یابد و منجر به تولید گرما و کاهش راندمان در سرعت چرخش بالاتر می شود.
3. کمتری نسبت به یاتاقان های توپ : با توجه به شکل استوانه ای غلطک ها ، بلبرینگ های غلتکی استوانه ای نسبت به یاطاقان توپ شیار عمیق تر هستند. این می تواند محدودیتی در برنامه های محدود شده فضا باشد.

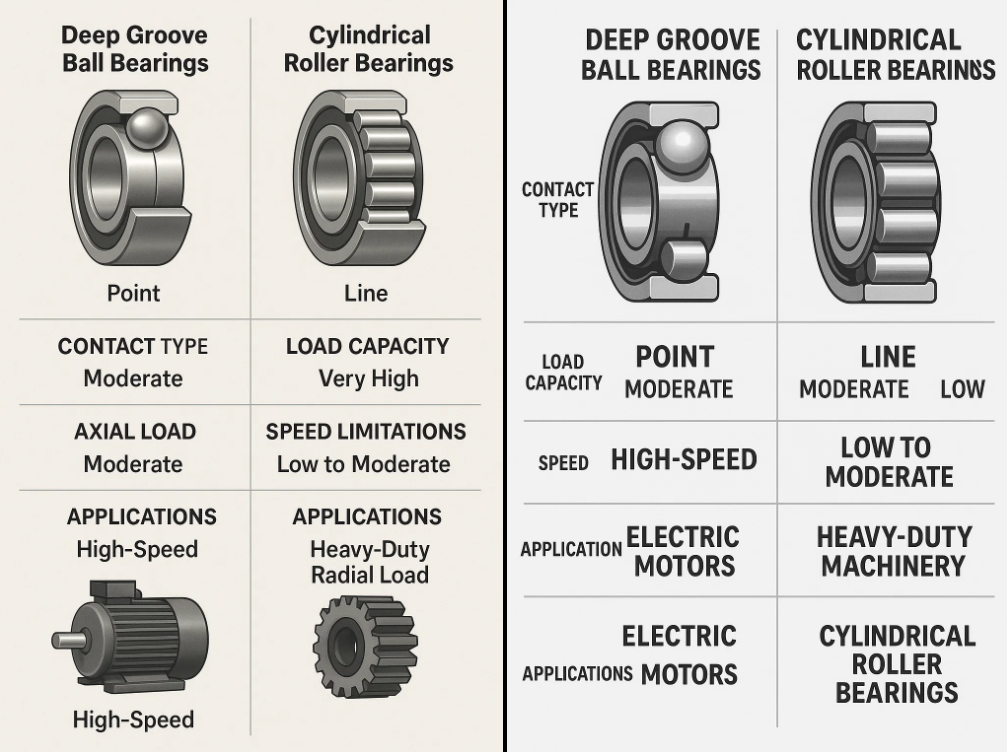

IV تفاوت های کلیدی

A. نوع تماس (نقطه در مقابل خط)

یکی از تفاوت های اصلی بین یاتاقان های توپ شیار عمیق و یاطاقان غلتکی استوانه ای نوع تماس بین عناصر نورد و راه های مسابقه است.

• یاتاقان های توپ شیار عمیق : تماس بین توپ ها و راه های مسابقه ای است تماس نقطه بشر این بدان معناست که تنها یک نقطه کوچک از توپ در هر زمان معینی مسیر مسابقه را لمس می کند. این منجر به اصطکاک پایین تر می شود ، اما همچنین به این معنی است که بار در یک منطقه کوچکتر توزیع می شود ، که می تواند ظرفیت بار بلبرینگ را محدود کند ، به خصوص برای بارهای شعاعی سنگین تر.

• یاتاقان های غلتکی استوانه ای : در مقابل ، یاطاقان غلتکی استوانه ای استفاده می کنند تماس خط بین غلطک های استوانه ای و راه های مسابقه. این منطقه تماس بزرگتر ، یاتاقان را قادر می سازد تا بارهای شعاعی بسیار بیشتری را نسبت به یاتاقان های توپ کنترل کند و آنها را برای کاربردهای سنگین ایده آل می کند.

B. ظرفیت بار (شعاعی و محوری)

ظرفیت بار این دو یاتاقان به دلیل طراحی ساختاری آنها به طور قابل توجهی متفاوت است.

• ظرفیت بار شعاعی :

  • یاتاقان های توپ شیار عمیق : ظرفیت بار شعاعی متوسط. این یاتاقان ها می توانند بارهای شعاعی را به طور کارآمد کنترل کنند اما در مقایسه با یاتاقان های غلتکی استوانه ای محدود هستند.
  • یاتاقان های غلتکی استوانه ای : ظرفیت بار شعاعی بسیار بالا به دلیل تماس خط بین غلطک ها و راه های مسابقه. این طرح به آنها امکان حمل بارهای شعاعی بسیار بزرگتر را می دهد.

• ظرفیت بار محوری :

  • یاتاقان های توپ شیار عمیق : ظرفیت بار محوری متوسط. این یاتاقان ها می توانند هر دو بارهای شعاعی و محوری را تحمل کنند اما در مقایسه با انواع بلبرینگ تخصصی مانند یاتاقان های تماس زاویه ای ، در حمل بارهای محوری محدودتر هستند.
  • یاتاقان های غلتکی استوانه ای : ظرفیت بار محوری کم. در حالی که این یاتاقان ها می توانند از برخی از بار محوری پشتیبانی کنند ، استحکام اصلی آنها در کنترل بار شعاعی نهفته است ، و آنها را برای برنامه هایی که در آن بارهای محوری قابل توجهی درگیر هستند ، نامناسب می کند.

مقایسه ظرفیت بار (مثال):

ج - محدودیت های سرعت

قابلیت های سرعت یکی دیگر از تمایزان اصلی بین دو نوع یاتاقان است:

• یاتاقان های توپ شیار عمیق : این یاتاقان ها برای برنامه های پر سرعت طراحی شده اند. با توجه به تماس نقطه بین توپ ها و راه های مسابقه ، اصطکاک کمتری وجود دارد که باعث چرخش نرم و سریعتر می شود. این باعث می شود آنها برای برنامه هایی مانند موتورهای برقی ، جایی که سرعت زیاد متداول است ، مناسب باشد.

• یاتاقان های غلتکی استوانه ای : در حالی که یاتاقان های غلتکی استوانه ای می توانند بارهای سنگین را تحمل کنند ، اما به طور کلی آنها هستند برای برنامه های پر سرعت مناسب نیست بشر تماس خط بین غلطک ها و راه های مسابقه منجر به اصطکاک بیشتر در مقایسه با یاتاقان های توپ می شود که باعث افزایش تولید گرما می شود و قابلیت سرعت آنها را محدود می کند. این یاتاقان ها به طور معمول در برنامه های سرعت کم تا متوسط ​​استفاده می شوند ، جایی که بارهای شعاعی سنگین شیوع بیشتری دارند.

D. برنامه های کاربردی

کاربردهای اصلی بلبرینگ های توپ شیار عمیق و یاطاقان غلتکی استوانه ای نیز به دلیل ظرفیت بار و ویژگی های سرعت مربوط به آنها متفاوت است:

• یاتاقان های توپ شیار عمیق :

  • معمولاً در با سرعت بالا برنامه هایی مانند موتورهای الکتریکی ، پمپ ها ، فن ها و اجزای خودرو.
  • مناسب برای ماشین آلات عمومی و ابزارهای دقیق که در آن هر دو بارهای محوری شعاعی و متوسط ​​درگیر هستند.

• یاتاقان های غلتکی استوانه ای :

  • ارجحیت در برنامه های سنگین مانند گیربکس های صنعتی ، موتورهای بزرگ ، توربین های بادی و ماشین آلات ساختمانی.
  • به طور معمول در سیستمهایی که درگیر هستند استفاده می شود بارهای شعاعی بالا اما سرعت پایین ، مانند آسیاب های نورد ، سنگ شکن و ماشین آلات بزرگ در صنایع معدن و فولاد.

خلاصه برنامه:

V. چه موقع استفاده از کدام

A. سناریوهایی که به نفع یاتاقان های توپ شیار عمیق هستند

یاطاقان توپ شیار عمیق یک نوع بلبرینگ همه کاره و به طور گسترده استفاده شده است که برای انواع برنامه ها مناسب است. در اینجا سناریوهایی وجود دارد که یاتاقان های توپ شیار عمیق انتخاب ارجح هستند:

1. برنامه های پر سرعت : اگر برنامه نیاز به چرخش با سرعت بالا دارد ، یاطاقان توپ شیار عمیق به دلیل اصطکاک کم و توانایی کار با سرعت بالاتر با تولید گرمای کمتر ، یک انتخاب ایده آل است. مثالهای متداول عبارتند از:

   • موتورهای برقی
   • طرفداران
   • ابزارهای قدرت

2. بارهای شعاعی و محوری سبک تا متوسط : در برنامه هایی که هر دو بارهای محوری شعاعی و متوسط ​​وجود دارند ، یاتاقان های توپ شیار عمیق عالی هستند زیرا می توانند همزمان از هر دو نوع بارها پشتیبانی کنند. برخی از نمونه ها عبارتند از:

   • پمپ (گریز از مرکز)
   • سیستم های نقاله
   • اجزای خودرو (به عنوان مثال ، آلترناتورها ، قطب های چرخ)

3. نگهداری کم Applications : هنگامی که نگهداری کم یک نیاز اصلی است ، یاطاقان های عمیق توپ به دلیل طرح های مهر و موم شده یا محافظ آنها که به محافظت از آنها در برابر خاک ، گرد و غبار و رطوبت کمک می کند ، یک انتخاب عالی هستند. این باعث می شود آنها برای:

   • لوازم خانگی (به عنوان مثال ، ماشین لباسشویی ، یخچال)
   • سیستم های HVAC
   • تجهیزات صنعتی با حداقل نیازهای حفظ

4. برنامه های جمع و جور : اگر فضا محدود شود ، یاطاقان توپ شیار عمیق به دلیل طراحی نسبتاً کوچک و جمع و جور گزینه خوبی است. برنامه های کاربردی ممکن است شامل:

   • موتورهای کوچک
   • روباتیک
   • ماشین آلات جمع و جور و ابزار

B. سناریوهای نفع یاطاقان غلتکی استوانه ای

یاتاقان های غلتکی استوانه ای در شرایطی که بارهای شعاعی سنگین متداول هستند ترجیح داده می شوند ، اما سرعت یک نگرانی اصلی نیست. در اینجا سناریوهای معمولی که یاطاقان غلتکی استوانه ای عالی هستند:

1. بار شعاعی سنگین Applications : هنگامی که برنامه نیاز به بلبرینگ دارد که می تواند در برابر بارهای شعاعی بالا مقاومت کند ، یاتاقان های غلتکی استوانه ای به دلیل ظرفیت بار بالاتر بهترین انتخاب هستند. مثالهای متداول عبارتند از:

   • گیربکس های صنعتی (به عنوان مثال ، در کارخانه ها یا معدن)
   • ماشین آلات ساختمانی (به عنوان مثال ، جرثقیل ها ، بیل مکانیکی)
   • غلتک and conveyor systems در صنایع سنگین

2. کم تا متوسط Speed Applications : یاطاقان غلتکی استوانه ای برای برنامه هایی با سرعت کمتر تا متوسط ​​مناسب است ، جایی که ظرفیت بار شعاعی بالای آنها بدون محدودیت عملکرد سرعت بالا می تواند به طور کامل مورد استفاده قرار گیرد. مثالها شامل:

   • توربین های بادی
   • موتورهای سنگین
   • طرفداران بزرگ صنعتی

3. موقعیت های بار زیاد شوک : یاطاقان غلتکی استوانه ای برای برنامه هایی که یاتاقان ها در معرض بارهای شوک یا نیروهای با تأثیر بالا قرار می گیرند ، مناسب هستند. طراحی قوی آنها به آنها اجازه می دهد تا چنین نیروهایی را بهتر از یاتاقان های توپ شیار عمیق جذب کنند. برخی از نمونه ها عبارتند از:

   • تجهیزات معدن
   • ماشین آلات پردازش فلز
   • سیستم های راه آهن و حمل و نقل

4. ماشین آلات سنگین in Harsh Environments : در صورتی که شرایط کار شامل آلودگی زیاد ، خاک یا گرد و غبار ، یاطاقان غلتکی استوانه ای (به ویژه انواع بسته بندی شده) در ماشین آلات سنگین و تنظیمات صنعتی است. اینها شامل:

   • کارخانه
   • گودالرها
   • تجهیزات سنگ شکن

مقایسه سریع سناریوها:

vi تفاوت ها و برنامه های کلیدی

الف - تفاوت ها و برنامه های کلیدی را خلاصه کنید

برای بسته بندی ، بیایید به سرعت تفاوت های کلیدی بین یاتاقان های توپ شیار عمیق وت یاتاقان های غلتکی استوانه ای :

• نوع طراحی و تماس :

  • یاتاقان های توپ شیار عمیق از تماس نقطه بین توپ ها و راه های مسابقه استفاده کنید ، که منجر به اصطکاک پایین تر و امکان کار با سرعت بالا اما با ظرفیت های بار متوسط ​​می شود.
  • یاتاقان های غلتکی استوانه ای از تماس خط بین غلطک های استوانه ای و راه های مسابقه استفاده کنید و آنها را قادر می سازد از بارهای شعاعی بسیار بالاتر پشتیبانی کنند اما قابلیت سرعت آنها و حمل بار محوری را محدود می کنند.

• ظرفیت بار :

  • یاتاقان های توپ شیار عمیق هر دو بارهای شعاعی و محوری را کنترل کنید اما برای بارهای متوسط ​​و برنامه های پر سرعت مناسب تر هستند.
  • یاتاقان های غلتکی استوانه ای تعالی در دست زدن بارهای شعاعی بالا اما برای بارهای محوری قابل توجه یا چرخش پر سرعت طراحی نشده اند.

• سرعت و نگهداری :

  • یاتاقان های توپ شیار عمیق برای کاربردهای پر سرعت و کم مصرف ایده آل هستند و آنها را برای موتورهای برقی ، طرفداران و لوازم خانگی مناسب می کنند.
  • یاتاقان های غلتکی استوانه ای برای کاربردهای سنگین و کم سرعت و با سرعت کم و در جایی که ظرفیت بار شعاعی بسیار مهم است ، مانند جعبه دنده های صنعتی ، ماشین آلات معدن و موتورهای بزرگ ، مناسب تر هستند.

ب - بر اهمیت انتخاب یاتاقان مناسب برای عملکرد بهینه تأکید کنید

انتخاب نوع بلبرینگ صحیح برای اطمینان از عملکرد بهینه ، طول عمر و قابلیت اطمینان ماشین آلات یا تجهیزات بسیار مهم است. استفاده از تحمل اشتباه در یک برنامه خاص می تواند منجر به چندین مسئله از جمله سایش زودرس ، عدم موفقیت و عملکرد ناکارآمد شود که در نهایت می تواند منجر به تعمیرات پرهزینه و خرابی شود.

به عنوان مثال ، استفاده یاتاقان های توپ شیار عمیق در ماشین آلات صنعتی سنگین که بارهای شعاعی بالا شیوع دارد منجر به تحمل اضافه بار ، گرمای بیش از حد و خرابی زودرس می شود. از طرف دیگر ، استفاده از یاتاقان های غلتکی استوانه ای در برنامه های پر سرعت عملکرد را محدود می کند ، زیرا این یاتاقان ها برای رسیدگی به سرعتی که یاطاقان های توپ می توانند در آن کار کنند ، طراحی نشده اند.

برای جلوگیری از این مسائل ، ضروری است:

• الزامات بار را در نظر بگیرید (شعاعی در مقابل محوری).
• حساب برای سرعت عمل وت the potential need for high-speed operation.
• محیط را ارزیابی کنید که در آن بلبرینگ کار خواهد کرد (به عنوان مثال ، دما ، آلودگی و غیره).
• عامل در نیازهای نگهداری وت bearing durability for long-term use.
